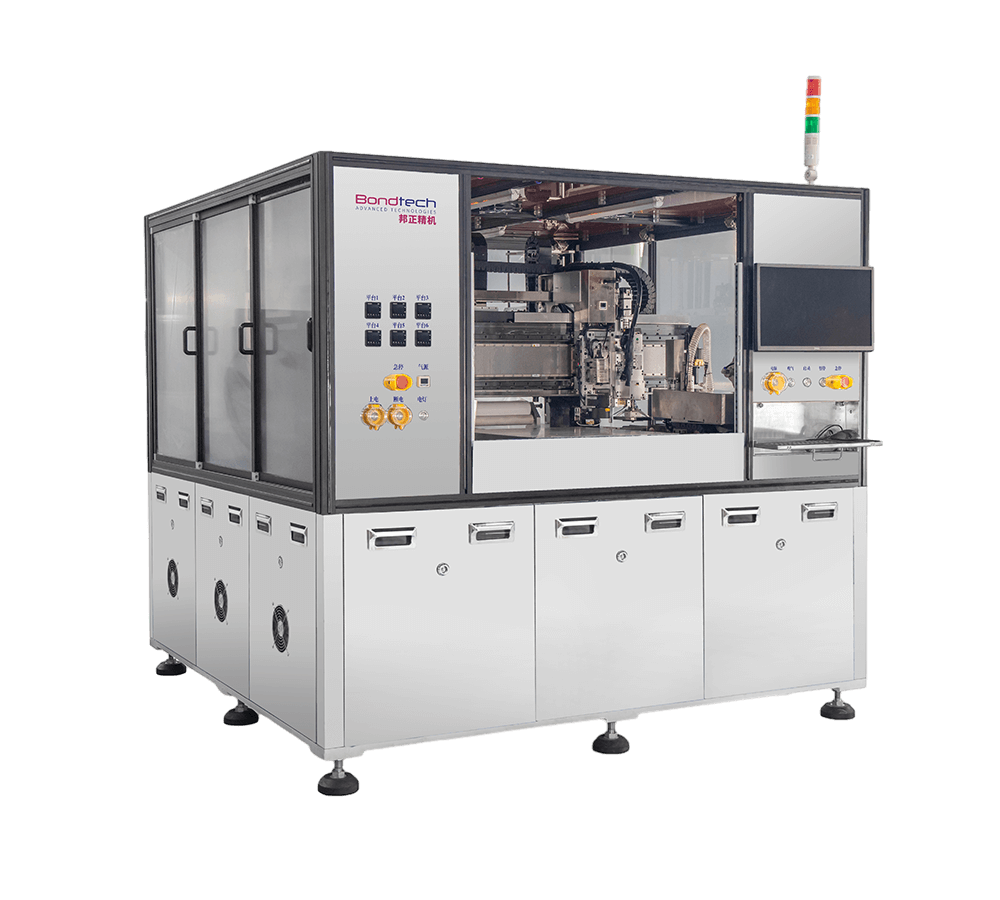

龍門固定，雙線馬、雙頭、雙相機左右交替貼合，保證貼合精度，提高貼合效率
線馬+大臺面設計，合市場大部分板子
Feeder中轉剝離，解決難剝離配件出料問題
激光+ CCD對位，方便人員操作、調偏位
帶粘塵裝置，減少異物影響
自動上下料+自動隔片，減少人手接觸產品
適用：FPC & RF的鋼片、PI、CVL、EMI等的貼合
| 貼合精度 | ±0.05-0.1mm |
| 貼合速度 | 硬材質尺寸小于15*25mm：最優≦0.9s 材質尺寸大于25mm：≦1.5s |
| 輔材 | 類型：EMI\CVL\PI\FR4\鋼片 材質與厚度范圍：0.03～2mm Size(長*寬)：硬材質：1.2*1.2~40*100mm/軟材質：2*2~150*150mm 供料方式：離型膜卷式供料 適用料帶寬度：Max160mm,適用3寸和6寸卷芯 |
| 軟板尺寸 | Max：550mm*650mm(有效尺寸530*630mm) |
| 適用隔紙尺寸 | Max:580*680mm |
| 貼合平臺 | 550*650mm |
| 工作臺數量 | 1個 |
| 貼裝頭數量 | 2個 |
| 溫度 | 工作平臺：室溫至120℃ 貼裝頭：室溫至180℃ |
| 墊隔紙功能 | 有 |
| 上下料裝置 | 自動上下料 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | 長L:2040mm; 寬W:2000mm; 高H:1800mm |
| 工作平面高度 | 1000±20mm |
| 機臺重量 | 3500Kg |
| 工作電源 | 380V,三相五線制，50HZ |
| 機臺功率 | 12KW |
| 壓縮空氣源 | 0.5-0.7MPa,400L/min |
| 熱風氣源 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 21"顯示器+鍵盤鼠標 |
