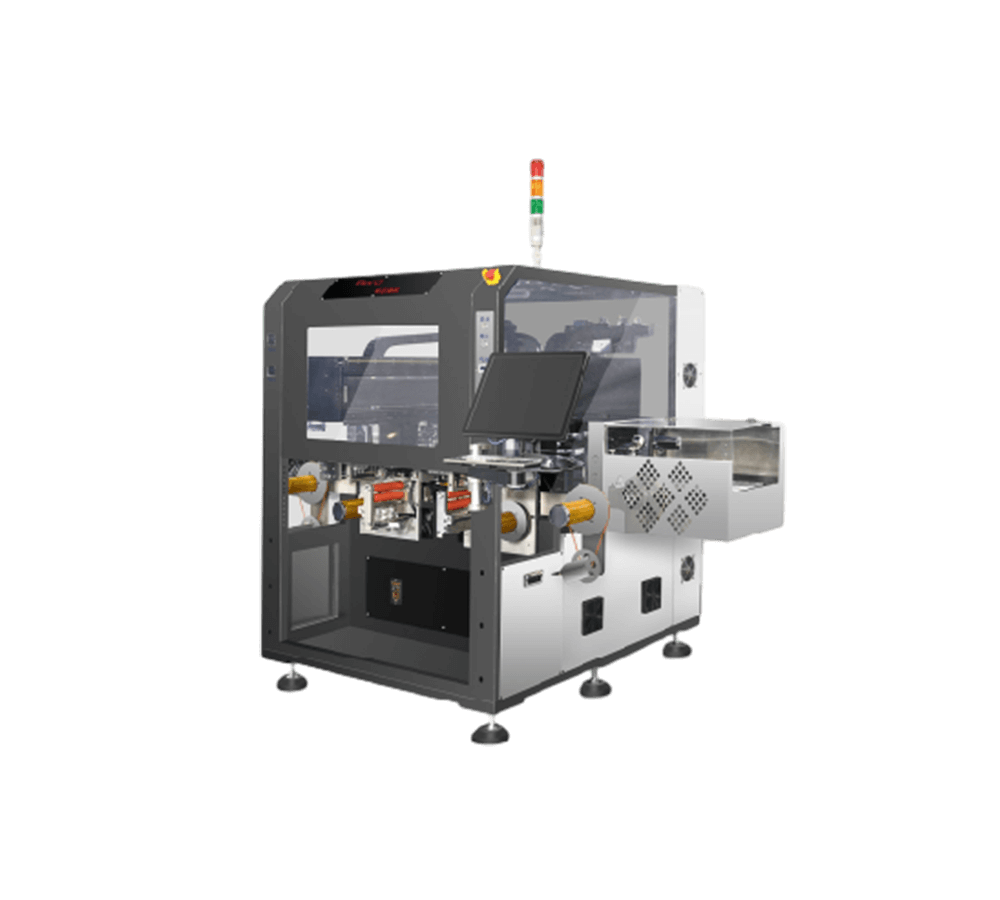

龍門固定，雙線馬，保證貼合精度
雙頭交替貼合，提高貼合效率
Feeder邊剝邊取，解決難剝離配件出料問題
激光+CCD對位，方便人員操作、調偏位
可搭配墊隔片模組，防止產品刮傷
連線+自動上下料，減少人手接觸產品
適用：FPC的鋼片、PI、CVL、EMI等貼合
| 貼合精度 | 鋼片材料，標準底片，±50um，Cpk≧1.33 |
| 貼合速度 | ≦1.2s（排版≧72顆） |
| 輔材 | 類型：EMI\CVL\PI\FR4\鋼片 材質與厚度范圍：0.03～2mm Size(長*寬)：硬材質：1.5*1.5~40*100mm/軟材質：3*3~60*150mm 供料方式：離型膜卷式供料 適用料帶寬度：Max160mm,適用3寸和6寸卷芯 |
| 軟板 | 尺寸：Max：430mm*280mm 厚度：Min 0.06mm;Max 1.0mm |
| 貼合平臺 | 450mm*300mm |
| 工作臺數量 | 1個 |
| 貼裝頭數量 | 2個 |
| 溫度 | 工作平臺：室溫至120℃ 貼裝頭：室溫至180℃ |
| 上下料裝置 | 自動上下料 |
| 連線功能 | 可連線 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | 長L:1780mm（連線）2280mm（單機）;寬W:1500mm;高H:1600mm |
| 工作平面高度 | 900±20mm |
| 機臺重量 | 1600Kg |
| 工作電源 | 380V,三相五線制，50HZ |
| 機臺功率 | 8KW |
| 壓縮空氣源 | 0.5-0.7MPa,400L/min |
| 熱風氣源 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
