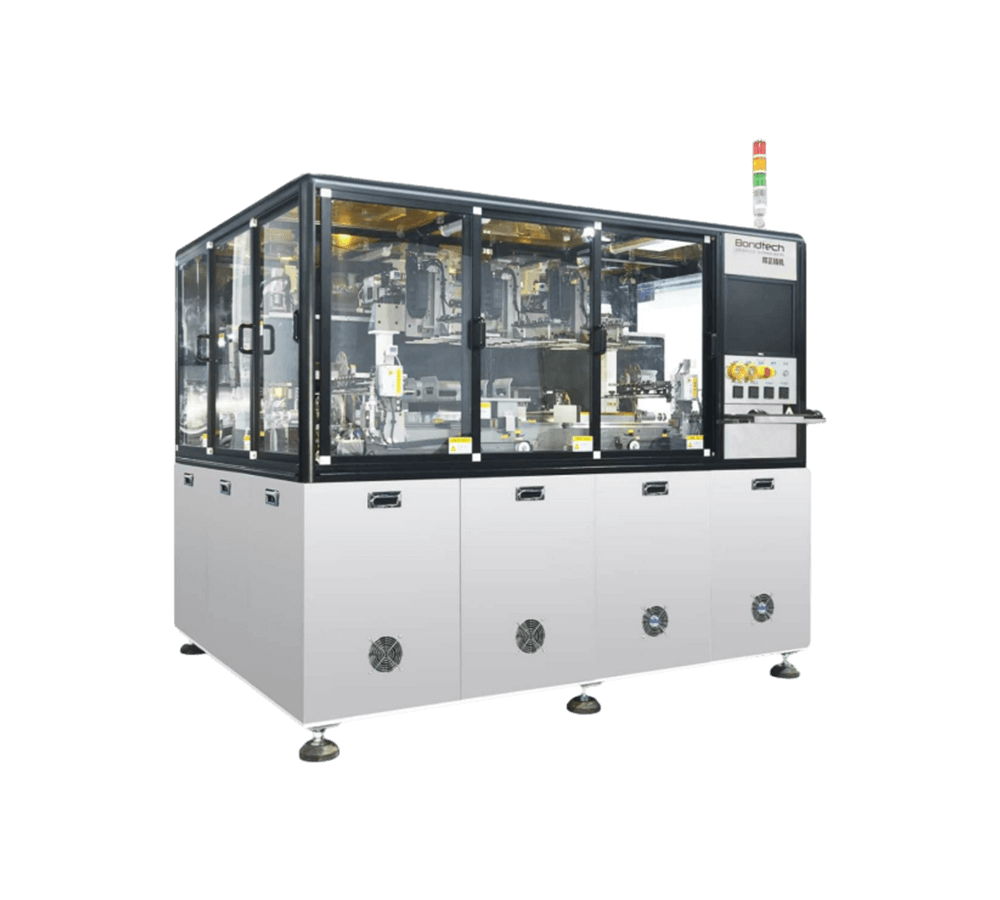

全自動四軸補強片貼合機(BZ-800S)

雙平臺四貼頭獨立設計技術,四貼頭獨立同步工作,生產效率翻倍

專利防重貼技術和防漏貼技術,有效提高產品良率,減少報廢

專利飛拍技術,節省定位時間,提高UPH

自動收集NG來料,無需停機人工操作

四個加寬單FEEDER供料,適應更寬的料帶,更大的補強片

產品應用

適用:空板段鋼片、FR4等貼合

產品參數

貼合精度 ±50um
備注:標準菲林+標準鋼片,貼合后測量鋼片中心到菲林中心位置
貼合速度 0.3-0.5S/PCS

要求條件:
1.每次上料要求48點以上;
2.鋼片來料大小及粘性滿足取鋼片時間≤50ms,貼合時間≤50ms;

備注:以連續生產10平臺以上的數據統計
工作平臺尺寸 290mm*530mm(有效貼合區域260mm*520mm)
適用軟板尺寸 Max260mm*520mm
適用軟板厚度 Min 50um;Max 500um
適用補強片 鋼片\FR4\PI等
補強片尺寸 2.5mm*2.5mm-30mm*90mm
補強片厚度 Min 50um(鋼片); Min100um(FR4、PI)
上下料裝置 自動上下料
墊隔紙 自動墊隔紙
NG產品 自動放進NG盒
加強片供料方式 弱粘膜卷式供料
適應卷式料帶寬度 Max 120mm
工作平臺數量 2個
貼裝頭數量 4個
工作平臺溫度 室溫至120℃
貼裝頭溫度 室溫至160℃
安全防護 防護罩、安全感測器
機臺外形尺寸長 長L:1850mm;寬W:1800mm;高H:1800mm
機臺重量 3000Kg
工作電源 380V,三相五線制,50HZ
機臺功率 14KW
壓縮空氣源 0.5-0.7MPa
耗氣量 600L/min
熱風氣源 鼓風機
操作系統 windows視窗界面
操作語言 中文
操控界面 17"顯示器+鍵盤鼠標
