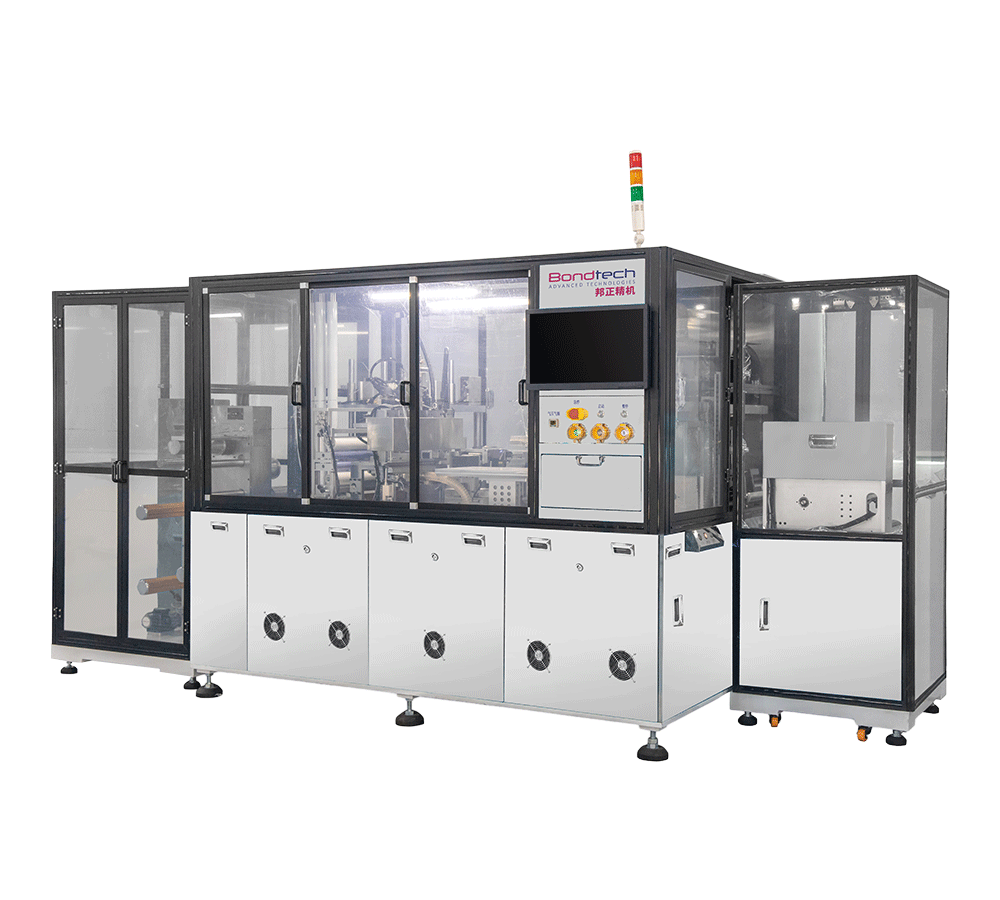

全自動新能源卷對卷覆蓋膜貼合機(BZ-RTR100)

獨創拉料及裁切機構,可貼激光膜卷料

假貼壓機,實現二次壓合CVL

EPC 糾偏,保證收料整齊

接料臺,方便員工接卷料

底部相機移動,提高CVL拍照效率

在線偏位自動調整、多樣化功能,使用更人性化

產品應用

適用:FPC空板制程中的CVL、EMI貼合; FPC卷料、CVL卷料; 大尺寸CVL 貼合(Max260*500mm)

產品參數

貼合精度 ±0.1mm
貼合速度 6-8s/pcs

前提條件:
1.貼合使用2個點對位;
2.未開啟貼合后回拍檢測功能;
適用軟板尺寸 Max:260mm*500mm
適用覆蓋膜尺寸 Min:260mm*60mm,Max:260mm*500m
適用覆蓋膜厚度 0.03mm-0.5mm
覆蓋膜定位方式 2點或4點mark點識別定位
軟板定位方式 2點或4點mark點識別定位
貼合后貼合精度反確認功能 帶反確認功能
軟板供料方式 卷式供料
適用軟板卷料寬幅 Max:260mm
適用軟板卷料直徑 Max:350mm
覆蓋膜供料方式 卷式供料
適用覆蓋膜卷料寬幅 Max:260mm
適用覆蓋膜卷料直徑 Max:300mm
貼合方式 面加熱
覆蓋膜裁切功能 標配有
覆蓋膜來料收隔膜 標配有
工作平臺數量 1個
貼裝頭數量 1個
工作平臺溫度 室溫至120℃
貼裝頭溫度 室溫至120℃
CVL和FPC來料清潔 CVL和FPC都有
安全防護 防護罩、安全感測器
機臺外形尺寸長 長L:3995mm;寬W:1590mm;高H:2250mm (包括FFU)
機臺重量 3500KG (包括收放料)
工作電源 三相五線380V
機臺功率 30KW
壓縮空氣源 0.5-0.7MPa
耗氣量 400L/min
平臺吸附 鼓風機
操作系統 windows視窗界面
操作語言 中文
操控界面 21"顯示器+鍵盤鼠標
排風口數量 3個
排風口管徑 51mm
