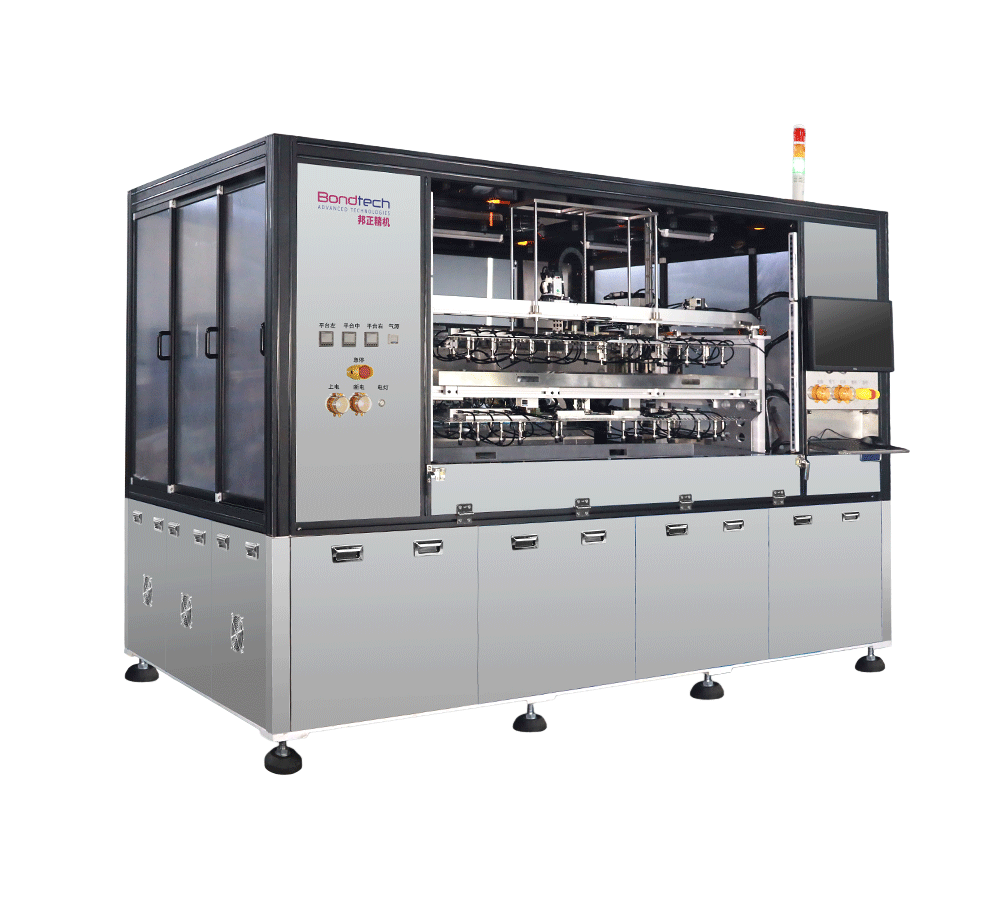

龍門固定，雙線馬、雙頭、雙相機左右交替貼合
線馬+大臺面設計，適應大尺寸FPC、RF
Feeder 邊剝邊取，解決難剝離配件出料問題
激光+CCD 對位，方便人員操作、調偏位
平臺吸氣分區控制，吸氣更平整，使用更人性化
自動上下料+自動墊隔片，減少人手接觸產品
適用：FPC&RF的鋼片、PISCVL、EMI等的貼合； 超大臺面尺寸：1520x320mm、1820x320mm、2120x320mm； 大范圍尺寸補強片貼合(Max:150x60mm)
| 貼合精度 | ±0.05~±0.1mm |
| 貼合速度 | BZ-S150： 點對點：≦2.0s（取料延時50ms,壓合延時50ms，不包含上下料時間） Mark點：≦1.5s（取料延時50ms,壓合延時50ms，不包含上下料時間） BZ-S180/220： 點對點：≦2.0s（取料延時50ms,壓合延時50ms，不包含上下料時間） Mark點：≦1.5s（取料延時50ms,壓合延時50ms，不包含上下料時間） |
| 輔材 | BZ-S150： 類型：SUS\PI\FR4 材質與厚度范圍：0.05～5mm Size(長*寬)：硬材質：1.2*1.2~40*100mm/軟材質：3*3~60*150mm 供料方式：離型膜卷式供料 適用料帶寬度：Max160mm,適用3寸和6寸卷芯 BZ-S180： 類型：SUS\PI\FR4 材質與厚度范圍：0.05～5mm Size(長*寬)：硬材質：1.4*1.4~40*100mm/軟材質：3*3~60*150mm 供料方式：離型膜卷式供料 適用料帶寬度：Max160mm,適用3寸和6寸卷芯 BZ-S220： 類型：SUS\PI\FR4 材質與厚度范圍：0.05～5mm Size(長*寬)：硬材質：1.4*1.4~40*100mm/軟材質：3*3~60*150mm 供料方式：離型膜卷式供料 適用料帶寬度：Max160mm,適用3寸和6寸卷芯 |
| 軟板尺寸 | BZ-S150：Max：1500mm*300mm BZ-S180：Max：1800mm*300mm BZ-S220：Max：2100mm*300mm |
| 適用隔紙尺寸 | BZ-S150：Max:1520mm*300mm BZ-S180：Max:1820mm*320mm BZ-S220：Max：2120mm*320mm |
| 貼合平臺 | BZ-S150：1520mm*320mm BZ-S180：1820mm*320mm BZ-S220：2120mm*320mm |
| 工作臺數量 | 1個 |
| 貼裝頭數量 | 2個 |
| 溫度 | 工作平臺：室溫至80℃ 貼裝頭：室溫至180℃ |
| 墊隔紙功能 | 有 |
| 上下料裝置 | 自動上下料 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | BZ-S150：長L:2900mm; 寬W:1840mm; 高H:1900mm BZ-S180：長L:3200mm; 寬W:1800mm; 高H:1900mm BZ-S220：長L:3500mm; 寬W:1840mm; 高H:1900mm |
| 工作平面高度 | 1000±20mm |
| 機臺重量 | BZ-S150：3500Kg BZ-S180：4200Kg BZ-S220：4800Kg |
| 工作電源 | 380V,三相五線制，50HZ |
| 機臺功率 | BZ-S150/180：12KW BZ-S220：15KW |
| 壓縮空氣源 | BZ-S150/180：0.6-0.7MPa,400L/min BZ-S220：0.6-0.7MPa,600L/min |
| 熱風氣源 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 21"顯示器+鍵盤鼠標 |
