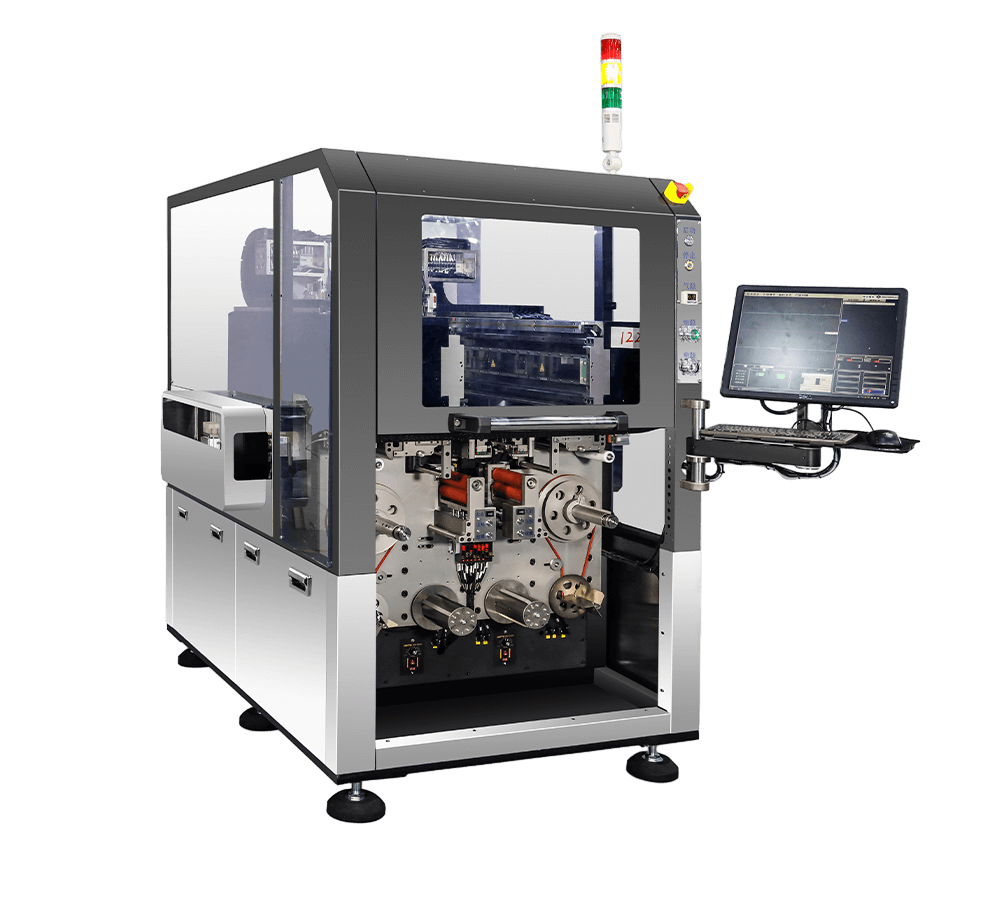

龍門固定,雙線馬,保證貼合精度
剝離出的配件有CCD 校正,降低拋料率,有效防重貼
雙頭交替貼合,提高貼合效率
Feeder邊剝邊取,解決難剝離配件出料問題
激光+CCD 對位,方便人員操作、調偏位
在線偏位自檢、多樣化功能,使用更人性化
適用:SMT段PSA、藍膜等貼合工序; 超寬飛達可適應200mm*60mm 尺寸輔料
貼合精度 | ±0.075mm(點對點模式)±0.15mm(Mark點模式) |
貼合速度 | 0.8S/PCS(最佳條件) |
適用軟板尺寸 | Max500mm*400mm |
適應載具大小 | 長度方向Max520mm,寬度方向Max420mm |
適應載具厚度 | 2-8mm |
適用膠紙類型 | PSA\藍膜\二維碼\標簽等 |
適用膠紙尺寸 | 2mm*2mm-60mm*200 mm |
適用膠紙厚度 | 0.05mm-1mm |
膠紙供料方式 | 離型膜卷式供料 |
適用料帶寬度 | Max210mm,適用3寸和6寸卷芯 |
FPC上料方式 | 載具軌道傳送,軌道高度900±20mm |
連線功能 | 可連線 |
貼裝頭數量 | 2個 |
安全防護 | 防護罩、安全感測器 |
機臺外形尺寸長 | 主體:長L:1160mm;寬W:1550mm;高H:1540mm 含軌道:長L:1350mm;寬W:1550mm;高H:1540mm |
機臺重量 | 1600Kg |
工作電源 | 220V,50HZ |
機臺功率 | 最大6KW,運行1.5KW |
壓縮空氣源 | 0.5-0.7MPa,200L/min |
操作系統 | windows視窗界面 |
操作語言 | 中文 |
操控界面 | 17"顯示器+鍵盤鼠標 |
