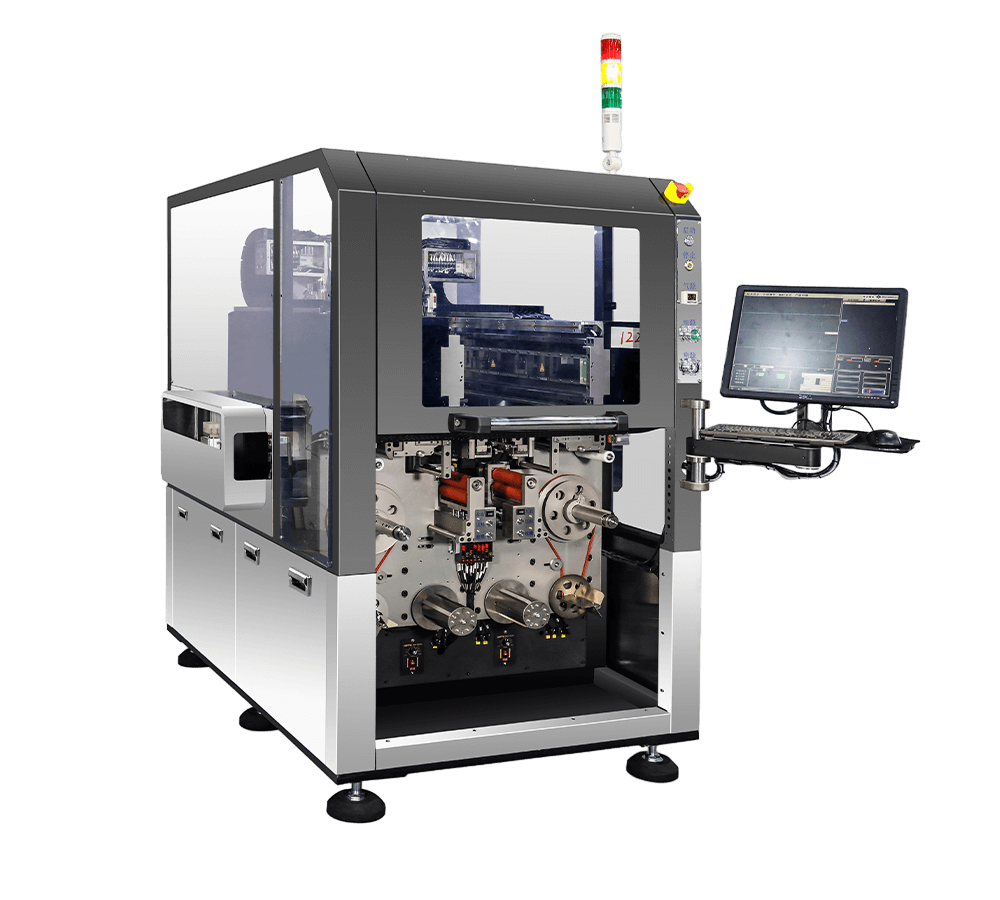

龍門固定，雙線馬，保證貼合精度
剝離出的配件有CCD校正，降低拋料率，有效放重貼
雙頭交替貼合，提高貼合效率
Feeder邊剝邊取，解決難剝離配件出料問題
激光+CCD對位，方便人員操作、調偏位
在線偏位自檢、多樣化功能
適用：SMT段PSA、藍膜等貼合工序
| 貼合精度 | ±0.075mm(點對點模式）±0.15mm（Mark點模式） |
| 貼合速度 | 0.6S/PCS(最佳條件） |
| 適用軟板尺寸 | Max430mm*400mm |
| 適應載具大小 | 長度方向Max450mm，寬度方向Max420mm |
| 適應載具厚度 | 2-8mm |
| 適用膠紙類型 | PSA\導電膠\高溫膠\藍膜\二維碼\標簽\泡棉\石墨片等 |
| 適用膠紙尺寸 | 2mm*2mm-35mm*100 mm |
| 適用膠紙厚度 | 0.05mm-1mm |
| 膠紙供料方式 | 離型膜卷式供料 |
| 適用料帶寬度 | Max120mm,適用3寸和6寸卷芯 |
| FPC上料方式 | 載具軌道傳送，軌道高度900±20mm |
| 連線功能 | 可連線 |
| 貼裝頭數量 | 2個 |
| 吸頭加熱功能 | BZ-P200：無 BZ-T200：有 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | BZ-P200： 主體：長L:900mm;寬W:1320mm;高H:1540mm 含軌道：長L:1100mm;寬W:1320mm;高H:1540mm BZ-T200： 主體：長L:900mm;寬W:1320mm;高H:1540mm 含軌道：長L:1100mm;寬W:1320mm;高H:1540mm |
| 機臺重量 | 1400Kg |
| 工作電源 | 220V,50HZ |
| 機臺功率 | 最大6KW，運行1.5KW |
| 壓縮空氣源 | 0.5-0.7MPa,200L/min |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
