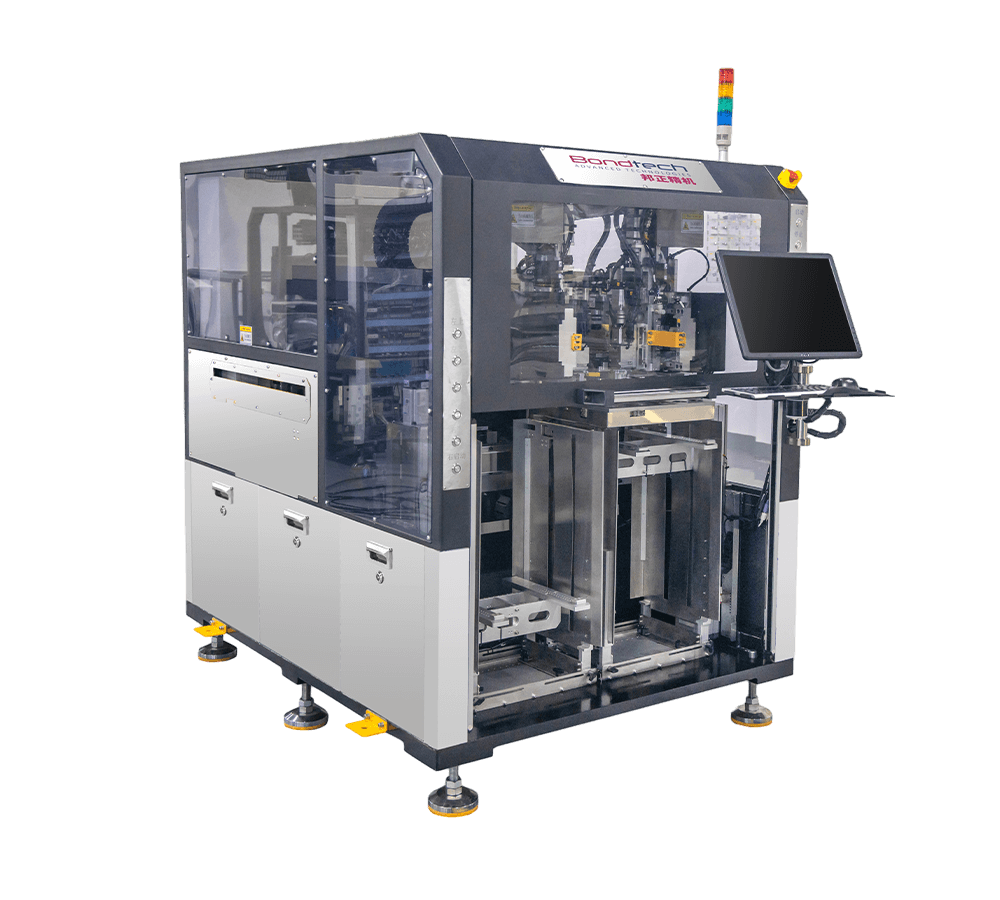

針對托盤層疊上料設計
貼頭直接托盤取料，效率高
穩定性好 ，貼合精度高
大尺寸可放置托盤料倉，可放置數量多
貼裝頭可選加熱功能，壓力監控功能
適用于PSA、藍膜、二維碼、標簽、FPC等貼合工序
| 貼合精度 | BZ-CP220：±0.05mm(點對點模式）±0.15mm（Mark點模式） 備注：用標準的菲林片測試所得 BZ-CP300：±0.05mm(點對點模式）±0.1mm（Mark點模式） 備注：用標準的菲林片測試所得 |
| 貼合速度 | BZ-CP220：≦1.5S/PCS BZ-CP300：≦4.5S/PCS(壓合時間根據工藝參數) 備注：含壓合時間3秒 |
| 適用軟板尺寸 | BZ-CP220：Max400mm*400mm BZ-CP300：Max450mm*450mm |
| 適應載具大小 | BZ-CP220：長度方向Max400mm，寬度方向Max400mm BZ-CP300：長度方向Max450mm，寬度方向Max450mm |
| 適應載具厚度 | 2-8mm |
| 適用輔材類型 | PSA\藍膜\二維碼\標簽\FPC等 |
| 適用輔材尺寸 | BZ-CP220：2mm*2mm-50mm*100mm BZ-CP300：2mm*2mm-40mm*80mm |
| 適用輔材厚度 | 0.05mm-1mm |
| 輔材來料形式 | 托盤 |
| 托盤尺寸范圍 | Max350*310mm |
| 載具上料方式 | 載具軌道傳送，軌道高度900±20mm |
| 連線功能 | 可連線 |
| 貼裝頭數量 | 2個 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | BZ-CP220：長L:1200mm;寬W:1550mm;高H:1540mm BZ-CP300：長L:1400mm;寬W:1850mm;高H:1540mm |
| 機臺重量 | BZ-CP220：1600Kg BZ-CP300：1800Kg |
| 工作電源 | 220V,50HZ |
| 機臺功率 | BZ-CP220：最大6KW，運行2KW BZ-CP300：最大8KW，運行2KW |
| 壓縮空氣源 | 0.5-0.7MPa,200L/min |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
