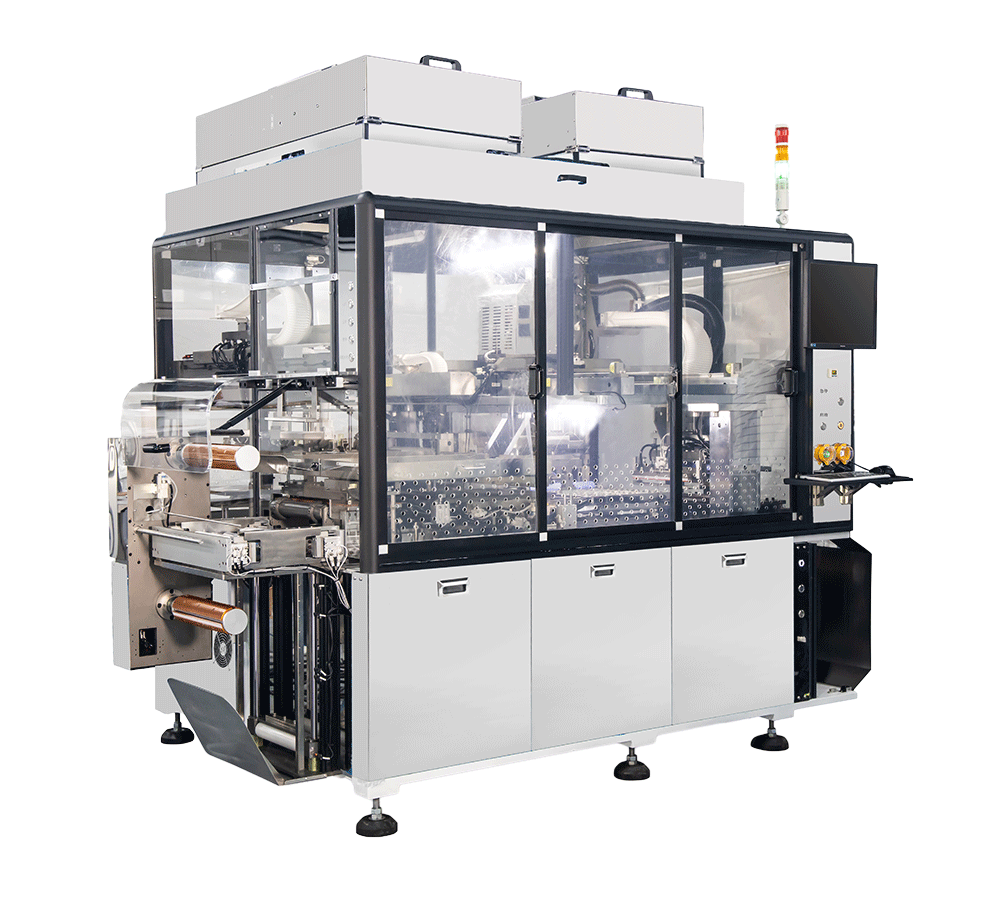

全自動覆蓋膜貼合機(BZ-EC100S)

龍門下有6個加壓氣缸,適合貼難貼緊的EMI

自動上下料機械手,實現全自動貼合

手動上料臺,可手動上單片CVL

360度旋轉貼頭,適應貼合任意角度

上料盤收料盤可抽拉,方便員工上下料

在線偏位自動調整、多樣化功能,使用更人性化

產品應用

適用:FPC空板制程中的EMI、CVL貼合

產品參數

貼合精度 ±0.1mm
貼合速度 6-8s/pcs

前提條件:
1.貼合使用2個點對位;
2.未開啟預剝離粘輪功能;
3.未開啟貼合后回拍檢測功能;
4.不包含上下料時間。
適用軟板尺寸 Max305mm*610mm
適用覆蓋膜、EMI尺寸 50mm*100mm-260mm*400mm
適用覆蓋膜、EMI厚度 0.03mm-0.5mm
覆蓋膜、EMI定位方式 2點或4點mark點識別定位
軟板定位方式 2點或4點mark點識別定位
貼合后貼合精度反確認功能 帶反確認功能
軟板供料方式 片式供料
覆蓋膜、EMI供料方式 卷式供料
貼合方式 鋁吸盤或包膠吸盤面加熱
貼合壓力 有6個加壓氣缸,最大貼合力可到10KN,適用貼難貼緊的EMI
上下料裝置 自動上下料
墊隔片 自動墊隔片
半裁功能 選配
覆蓋膜、EMI來料收隔膜 標配有
工作平臺數量 1個
貼裝頭數量 1個
工作平臺溫度 室溫至120℃
貼裝頭溫度 室溫至120℃
CVL和FPC來料清潔 CVL和FPC都有
安全防護 防護罩、安全感測器
機臺外形尺寸長 長L:2500mm;寬W:1467mm;高H:2130mm
機臺重量 2600Kg
工作電源 380V,三相五線制,50HZ
機臺功率 10KW
壓縮空氣源 0.5-0.7MPa
耗氣量 300L/min
平臺吸附 鼓風機
操作系統 windows視窗界面
操作語言 中文
操控界面 17"顯示器+鍵盤鼠標
